THK超低波动 球保持器型LM滚动导轨SPH

/分类： /作者：

THK导轨SPH型 LM滚动导轨采用8列结构，具有符合全球ISO标准的尺寸。其与本公司畅销的全球标准尺寸SHS型相兼容，是本公司LM滚动导轨中具有最高级别超低波动的产品。

此产品也可应用于对纳米级运动精度有要求的领域。

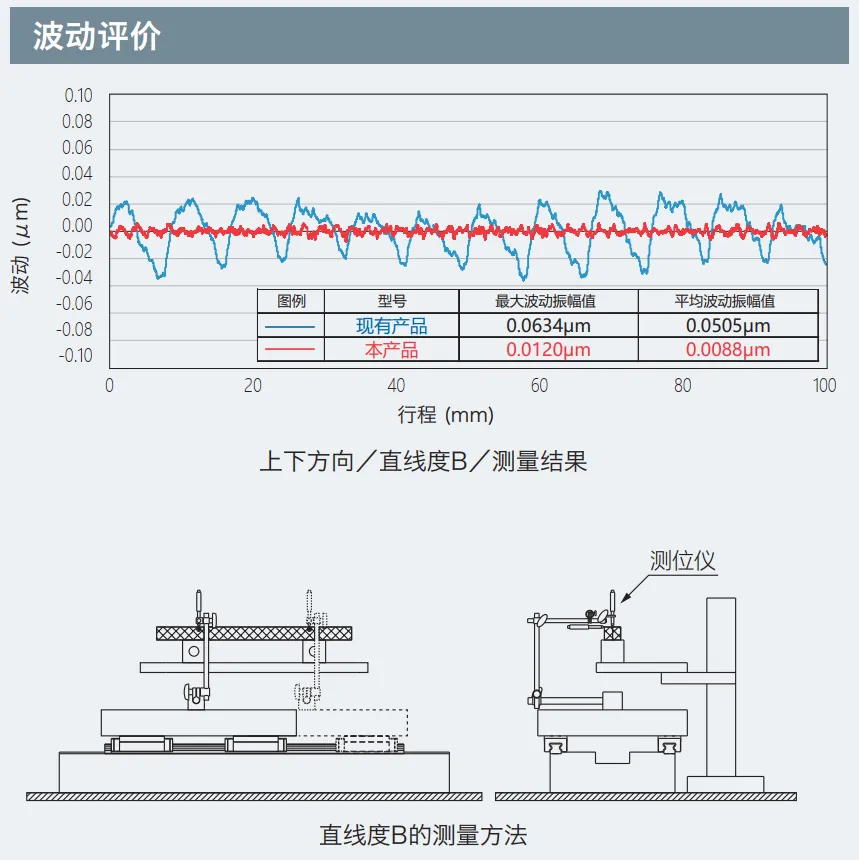

超低波动：具有本公司产品中最高级别纳米级别的超低波动。

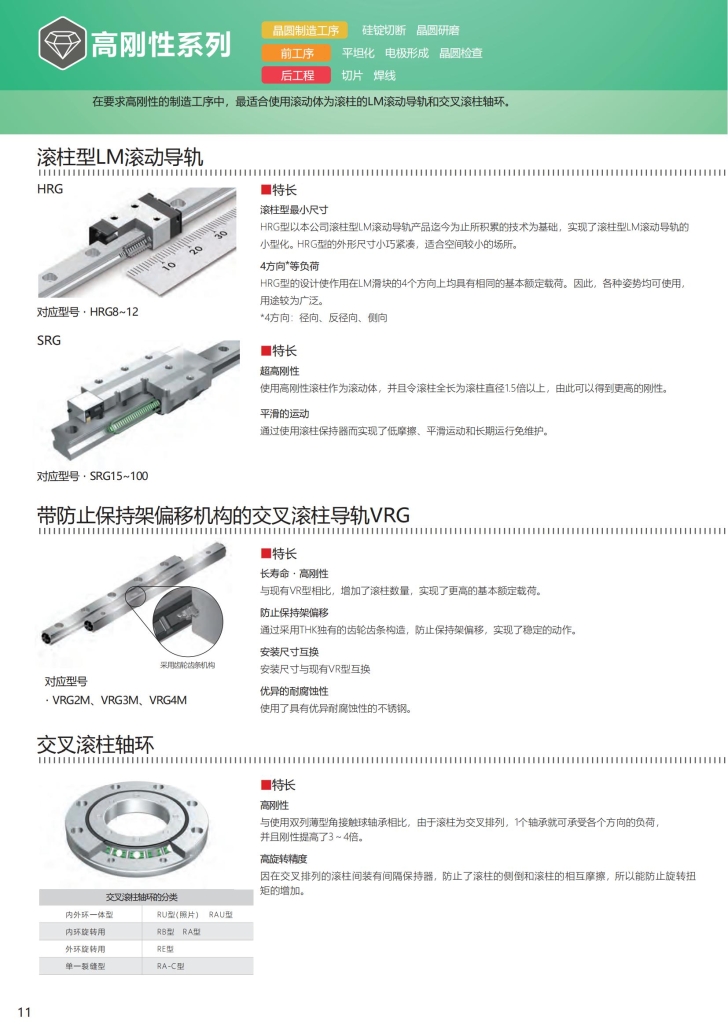

THK高刚性系列直线运动产品

/分类： /作者：

在要求高刚性的制造工序中，最适合使用滚动体为滚柱的THK LM滚动导轨和THK交叉滚柱轴环。

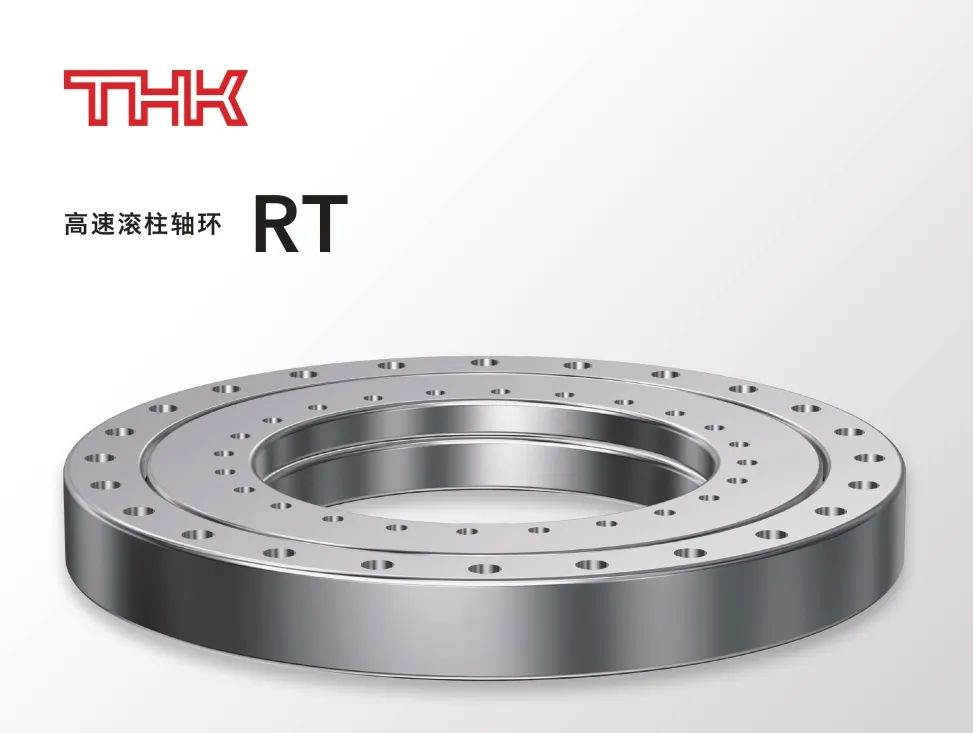

THK高速滚柱轴环RT系列

/分类： /作者：

THK高速滚柱轴环RT型采用适合高速旋转的滚柱接触结构，可抑制高速旋转时的发热，实现了Dpw·N值300,000。提高了复合加工机旋转工作台的旋转速度，有助于缩短生产节拍时间。

特点1 卓越的高速性能

THK高速滚柱轴环采用适合高速旋转的滚柱接触结构，实现Dpw·N值300,000。

特点2 高刚性

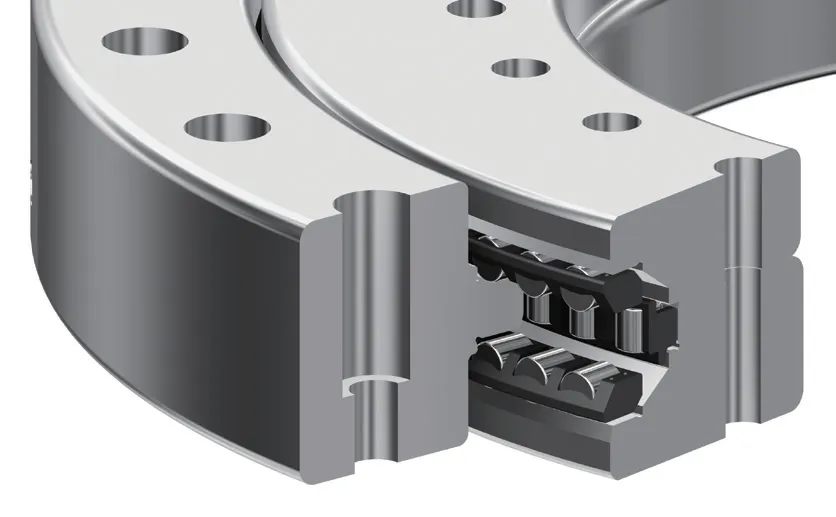

THK高速滚柱轴环采用轴向2列，径向1列的滚柱排列构造，具有较高的力矩刚性，非常适合用于五轴机床的回转工作台。

特点3 容易安装

THK高速滚柱轴环在内外圈中设有安装孔，这样就减少了安装产品所需的外围部件，从而可以直接固定到轴或支撑座。

产品阵容

单位：mm

公称型号内径外径
RT228160295
RT297210380
RT445350540
RT665580750

THK无尘系列球保持器型LM滚动导轨

/分类： /作者：

在无尘室等清洁环境下，须减少直线运动系统所产生的粉尘，并提高其防锈能力。

通过采用低发尘的球保持器型LM滚动导轨和表面处理等，可以实现制造装置的无尘化。

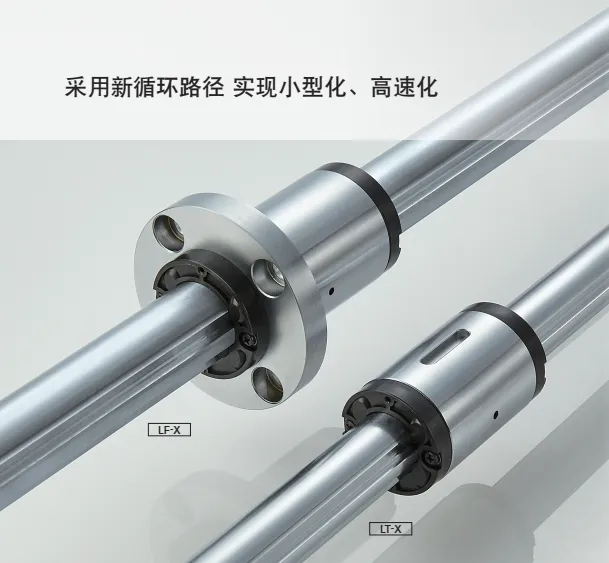

THK微型滚珠花键LT-X／LF-X

/分类： /作者：

THK微型滚珠花键LT-X／LF-X采用新循环路径，实现花键母外径形状的小型化，并可支持高速运行的小型滚珠花键。

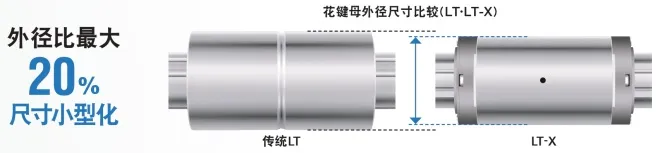

优势1 小型化的螺母外径形状

采用新循环路径，使THK花键母外径比传统型号LT/LF型更小。

外径比最大缩小20%（与本公司传统产品相比较）。实现基础部的小型化设计。

优势2 支持高速运行

通过新循环路径使钢球循环变为最佳状态，实现高速运行。试验结果：运行10,000km 后无异常。

优势3 运动平滑

与THK传统型号相比，滚动阻力的波动变小。

优势4 选配件 润滑装置QZ

THK润滑装置QZ是安装在THK花键母两端的润滑部件。通过向THK花键轴的滚动槽供给适量的润滑油，可时刻在滚动体和滚动面之间形成油膜，从而大幅度延长润滑保养的间隔时间。
