THK小型滚珠花键LT-X／LF-X／LTR-V

2024年6月28日/分类：库存型号, 最新资讯/作者： thk

THK滚珠花键是一种直线导向产品，通过钢球在精密研磨的花键轴的滚动槽中滚动，从而使花键母顺畅地进行直线运动的同时传递扭矩。

01高承载能力、长使用寿命

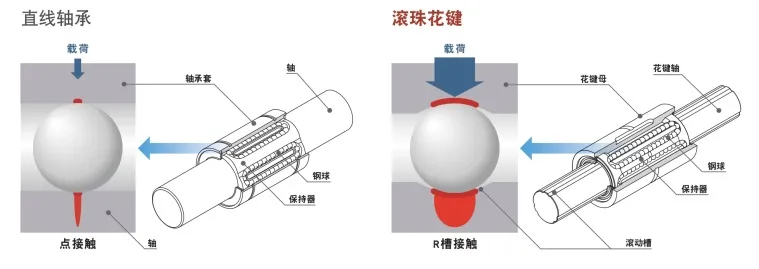

与THK直线轴承不同，THK滚珠花键具有滚动槽。滚动槽具有与钢球类似的R形，因此可大幅度增加承载的载荷，实现高承载能力及长使用寿命。与THK直线轴承相比，其容许载荷为直线轴承的13倍，寿命约为直线轴承的2200倍。

0

高

02轻量、小型化

THK滚珠花键可通过单轴承受扭矩，因此与THK直线轴承相比，具有外围关联部件小、部件数量少等优势，从而可使主要部件轻量化，降低总体成本。

03直线及旋转构造

THK滚珠花键通过单轴传递扭矩，因此可实现直线及旋转的组合运动。

THK滚柱滚动块

2024年6月24日/分类：库存型号, 最新资讯/作者： thk

THK LM滚柱滚动块

LM滚柱滚动块是一种紧凑的直线导向装置，可承载高负荷，带有一个可做无限圆周运动的槌型滚子。本产品最适于对定位精度、重复性和刚性都有很高要求的机床。

型号

LR 型	金属球保持器型。安装面采用槽加工，嵌入后使用。将螺栓拧入轨道台上的 4 个安装孔中，即可将 LM 滚子固定在安装面上。适合于本体高度空间受限的场合（还提供有安装件 SM 型和 SE 型）。
LR-Z 型	树脂保持器型。是采用了树脂保持器的轻量化类型，安装方法与 LR 相同。由于设有密封垫片安装槽，可以很容易地安装防污染效果好的特殊橡胶制密封垫片。此外，还实现了 1m/s 的高速行走。
LRA 型	金属球保持器型。与 LR 型相同，嵌入槽中使用。它是一种紧凑类型，安装时要使用安装件 SM 型和 SE 型以及粗螺栓牢固地加以固定。
LRA-Z 型	树脂保持器型。是采用了树脂保持器的轻量化类型，安装方法与 LRA 相同。由于设有密封垫片安装槽，可以很容易地安装防污染效果好的特殊橡胶制密封垫片。此外，还实现了 1m/s 的高速行走。
LRB 型	金属球保持器型。由于安装面无须实施槽加工，因此减少了加工工时数。与 LRA 型一样，可以使用安装件 SMB 型或 SEB 型牢固地加以固定。
LRB-Z 型	树脂保持器型。是采用了树脂保持器的轻量化类型，安装方法与 LRB 相同。由于设有密封垫片安装槽，可以很容易地安装防污染效果好的特殊橡胶制密封垫片。此外，还实现了 1m/s 的高速行走。
LRU 型	金属球保持器型。由于安装面无须实施槽加工，因此减少了加工工时数。将螺栓拧入轨道台上的 4 个安装孔中，即可将其固定在安装面上。
