THK导轨 SHS25C1SS+1500L 世界标准型直线导轨
THK直线导轨 SHS25C1SS+1500L 标准型导轨各球列按45°接触角配置，因此此型号的THK滑块可在任何姿势下使用。
此款THK导轨具有与SHS-C型同一横断面形状、延长了THK滑块全长(L)、增加了额定负荷的类型。
THK直线导轨 SHS25C1SS+1500L 产品详情
| 型号 | 25 | 滑块种类 | C: 带法兰 |
|---|---|---|---|
| 滑块个数 (个) | 1 | 密封垫片种类 | SS: 末端密封垫片+侧面密封垫片(+内部密封垫片) |
| 间隙 | 滑块轨道材质 | ||
| 轨道全长 | 1500 | 对称尺寸 (MM) | 25 |
| 精度标记 | 滑块表面处理 | ||
| 轨道表面处理 | 润滑相关特殊项 | AFB-LF: 万能润滑脂(锂基类) | |
| 油嘴 | B-M6F : B型油嘴 | QZ润滑装置 |
THK直线导轨 SHS25C1SS+1500L 产品详细规格
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
详细数据
|
THK滑块 SSR-XSB型 径向型滑块
此类型THK滑块与SSR-XTB型THK滑块具有相同的横断面形状，为缩短了THK滑块全长（L）的节省空间型。

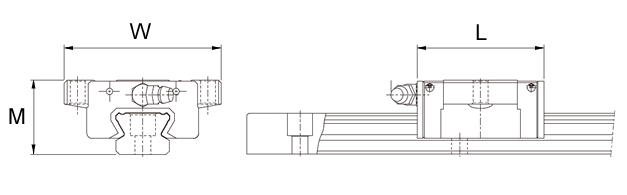

THK滑块 SSR-XSB型 产品详细规格
| 称型号 | 外形尺寸 | 基本额定负荷 | 详细规格 | CAD | 尺寸图 | ||||
| 径向 | 2D (DXF) |
3D | |||||||
| 高度 M |
宽度 W |
长度 L |
动额定 C |
静额定 C0 |
|||||
| mm | mm | mm | kN | kN | |||||
| SSR 15XSB | 24 | 52 | 40.3 | 9.1 | 9.7 | — | — |  |
 |
| SSR 20XSB | 28 | 59 | 47.7 | 13.4 | 14.4 | — | — | ||
| SSR 25XSB | 33 | 73 | 60 | 21.7 | 22.5 | — | — | ||
| SSR 30XSB | 42 | 90 | 66.7 | 34.8 | 34.4 | — | — | ||
| SSR 35XSB | 48 | 100 | 77.5 | 48.3 | 46.7 | — | — | ||
THK直线导轨HRW型的结构与特长
钢球沿着THK直线导轨轨道和THK直线导轨滑块上经过精密研磨加工的4列滚动面进行滚动；通过组装在THK直线导轨滑块上的端盖板，使钢球列循环运动。
THK直线导轨滑块采用保持板将钢球保持住，因此即使从THK直线导轨轨道中抽出THK直线导轨滑块，钢球也不会脱落。（HRW12和14LR型除外）
为使THK导轨滑块上的4个作用方向（径向、反径向和侧向）均具有相同的额定载荷，各钢球列被设计成按接触角45°配置，因此无论何种姿势都可以使用。并且因能施加均等的预压，从而既能一边维持较低的磨擦系数，又加强了4个方向的刚性。此型号为轨道幅度宽、总高度低的低重心构造，因此可在需节省空间的场所或有力矩作用，需要高刚性的场所等单轴使用。
THK直线导轨HRW型小型化、重负荷
由于此款THK直线导轨有效钢球数量多，所以此型号THK直线导轨在所有方向上都具有高刚性。轨道幅度宽，单轴即可承受足够的力矩。
另外，轨道的断面二次矩大，因此侧向的刚性也高。从而不需要如侧面支撑等加固件。
THK直线导轨HRW型自动调心能力
由于THK独特的圆弧沟槽的正面组合（DF组合）具有自动调节能力，即使施加预压也能吸收安装误差，从而得到高精度、平滑稳定的直线运动。
THK导轨 VR9-900×45Z 交叉滚柱导轨
THK交叉滚柱导轨 VR9-900×45Z 采用独特的滚子保持方法来增加THK导轨滚子的有效接触长度、缩短THK导轨滚子节距间隔的滚子保持器R型，高刚性型号。
THK交叉滚柱导轨 VR9-900×45Z 产品详情
| 量规种类 | R: 交叉滚柱导轨 | 型号 | 9 |
|---|---|---|---|
| 轨道全长 (MM) | 900 | 轨道数量 | 6 |
| 轨道全长(2) | 0 | 轨道数量(2) | 0 |
| 轨道全长(3) | 0 | 轨道数量(3) | 0 |
| 其他轨道的数量 | 0 | 量规连接数 | 45 |
| 量规数量 | 2 | 量规连接数(2) | 0 |
| 量规数量 (2) | 0.00 | 其他量规的数量 | 0.00 |
| 精度 | 材质 | ||
| 表面处理 | 特殊追加加工 | ||
| 精度(公差)特殊项 | 基本尺寸变更 | ||
| 其他特殊项 | G尺寸 (MM) | 0 | |
| G’尺寸 (MM) | 0.00 | G尺寸(1) | 0 |
| G’尺寸(1) |
THK交叉滚柱导轨 VR9-900×45Z 产品详细规格
|
||||||||||||||||||||
详细数据
|
日本THK直线导轨NR/NRS-X型的种类与特长
THK直线导轨NR-RX/NRS-RX型
此为将THK直线导轨滑块的宽度(W)减小、并进行了螺纹加工的类型。可用于工作台宽度空间较小的场所。
THK直线导轨NR-LRX/NRS-LRX型
此类型THK直线导轨滑块的横断面形状与NR-RX/NRS-RX型相同，延长了THK导轨滑块全长 （L），并增加了额定载荷。
THK直线导轨NR-CX/NRS-CX型
THK直线导轨滑块的法兰部实施了螺纹加工。可以从上下任选一方向安装。
当工作台上无法钻通孔来安装螺栓时使用。
THK直线导轨NR-LCX/NRS-LCX型
与THK直线导轨NR-CX/NRS-CX型具有相同的横断面形状，但加长了THK导轨滑块全长(L)，增大了额定载荷。
THK直线导轨NR-R/NRS-R型
此为将THK直线导轨滑块的宽度(W)减小、并进行了螺纹加工的类型。可用于工作台宽度空间较小的场所。
THK直线导轨NR-LR/NRS-LR型
此类型THK导轨滑块的横断面形状与NR-R/NRS-R型相同，延长了LM滑块全长 （L），并增加了额定载荷。
THK直线导轨NR-A/NRS-A型
此为在THK直线导轨滑块的法兰部实施了螺纹加工的类型。
THK直线导轨NR-LA/NRS-LA型
此类型THK导轨滑块的横断面形状与THK直线导轨NR-A/NRS-A型相同，延长了THK直线导轨滑块全长 （L），并增加了额定载荷。
THK直线导轨NR-B/NRS-B型
此类型在THK直线导轨滑块的法兰部实施了通孔加工，可用于工作台上无法钻装配螺栓用通孔的情况。
THK直线导轨NR-LB/NRS-LB型
此类型THK导轨滑块的横断面形状与THK直线导轨NR-B/NRS-B型相同，延长了LM滑块全长 （L），并增加了额定载荷。
THK滑块 SHS45V 世界标准型滑块
为减小了THK滑块 SHS45V 的宽度(W)、实施了螺纹加工的类型。可用于工作台宽度空间不足的场所。
THK滑块 SHS45V 产品详细规格
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
详细数据
|
超重载荷THK直线导轨NR/NRS-X型的结构与特长
钢球沿着THK直线导轨轨道和THK直线导轨滑块上经过精密研磨加工的4列滚动面进行滚动；通过组装在THK直线导轨滑块上的端盖板，使钢球列循环运动。钢球的滚动面是通过专用设备和具有极高精度的加工技术加工而成，实现了比以往产品更接近球径的深沟滚动面加工的加工。因此，提高了工具机所必需的高刚性、耐振动与冲击性、阻尼性(减衰性)，成为能够承受超重载荷的THK直线导轨类型。
＊NR/NRS-X型的THK直线导轨的刚性非常高，因此在结构上容易受到安装面的中心线不重合度、组装误差的影响。若受到了这种影响，则可能造成THK直线导轨使用寿命缩短、运行不畅。选型时请咨询我们。
THK直线导轨提高了阻尼效果
机床（装配NR或NRS）非切削运行时，THK直线导轨像平常一样轻快地运动，机床切削工件时，由于THK直线导轨承受切削负荷，钢球与滚动面之间的接触面积增大，滚动运动与滑动运动混和在一起，成为恰当的滚动滑动运动。因此，摩擦阻力增加，提高了阻尼效果(减衰性)。
由于这时滑动的绝对量甚微，磨损极少，因而对寿命不会产生影响。
极其合理的THK直线导轨
THK直线导轨NR和NRS型不会产生在哥德式拱形沟槽中所见到的过大的差动滑动，快速进给时能轻快地运动，实现了较高的定位精度。同时，在切削时根据切削负荷会产生适当的差动滑动，来增加滚动阻力，提高了阻尼效果，改善了切削性能。因此，THK直线导轨NR和NRS型是设计极其合理的THK直线导轨。
THK直线导轨高刚性
反径向与侧向刚性低下的原因是由于THK导轨滑块或THK导轨轨道本身的刚性低，为了提高THK直线导轨滑块和THK导轨轨道的刚性，使用FEM在有限的尺寸内对THK导轨滑块和THK导轨轨道进行了优化设计。
同时，THK还备有具有相同尺寸但特性有所不同的、径向型的THK直线导轨NR-X型和4方向型的NRS-X型这2种类型的产品，可根据条件要求来选择使用。
THK直线导轨超重载荷
因为滚动面的曲率近似于球径，所以承载负荷时，钢球接触面积会变大，THK直线导轨能够获得超重载荷的承载能力。
THK导轨 SRS12MUU+550LM 微型直线导轨
此款THK直线导轨的轨道断面高度较低、是实现了轻量、紧凑结构的THK导轨。
THK直线导轨 SRS12MUU+550LM 产品详情
| 型号 | 12 | 滑块种类 | M: 标准型 |
|---|---|---|---|
| 滑块个数 (个) | 1 | 密封垫片种类 | UU: 末端密封垫片 |
| 间隙 | 滑块轨道材质 | M | |
| 轨道全长 | 550 | 对称尺寸 (MM) | 10 |
| 精度标记 | 滑块表面处理 | ||
| 轨道表面处理 | 润滑相关特殊项 | AFF: 无尘环境用润滑脂(锂基类) | |
| 油嘴 | QZ润滑装置 | ||
| 轴数标记 | 防锈油 |
THK直线导轨 SRS12MUU+550LM 产品详细规格
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
详细数据
|
THK直线导轨SR型的特性
THK直线导轨SR型与具有45°的接触构造相比，有如下卓越特性。通过利用这些THK直线导轨特性，可制造出更高精度、高刚性的机械和装置。
THK直线导轨额定载荷、使用寿命的差异
因THK直线导轨SR型采用了90°的接触构造，与采用45°的接触构造相比，在额定载荷或使用寿命上会有差异。按相同球径来比较，施加相同的径向载荷时，THK直线导轨SR型与45°接触构造的产品相比，作用在THK直线导轨SR型上的负荷只有HSR型的70%。这个结果表现在THK直线导轨SR型的使用寿命上就显示出2倍以上的差异。
THK直线导轨精度的差异
如果THK直线导轨轨道或THK导轨滑块产生加工误差（研磨误差），将会影响行走精度。假定滚动面的加工误差为Δ，45°接触构造（HSR型）的情况与90°的接触构造（SR型）的情况相比,前者的径向方向误差将达后者的1.4倍。另外，在水平方向，45°的接触构造的情况与30°的接触构造的情况相比，水平方向误差将达到后者的1.22倍。
THK直线导轨刚性的差异
THK直线导轨SR型所采用的90°接触构造，在刚性方面也与45°的接触构造有差异。
在施加相同径向载荷P时，THK直线导轨SR型径向方向的变位量只有45°接触构造产品的56％。因此，对径向方向刚性要求较高时，使用THK直线导轨SR型比较有利。
总结
因此，具有90°接触结构的THK直线导轨SR型，最适合于主要由径向载荷作用的场所、需要径向刚性的场所、或者上下左右方向要求行走精度的场所等。
但是，反径向载荷、侧向载荷或力矩很大时，则建议使用有45°接触构造（4方向等负荷型）的HSR型THK直线导轨。
