THK滑块 SHW14CAM 宽幅轨道型滑块

/分类： /作者：

THK滑块 SHW14CAM 宽幅轨道型滑块

THK滑块 SHW-CA型

THK滑块 SHW-CA型采用球保持器，可消除THK滑块间滚珠的相互摩擦，实现了此款THK滑块低噪音、好音质、长期免维护和优异的高速性。

此款THK滑块的法兰部实施了螺纹加工。可以从上下任选一方向安装。

THK滑块 SHW-CA型尺寸图

THK滑块 SHW14CAM 产品详细规格

导轨型号 负荷方式 滑块安装方向 防止滚珠(滚子)脱落用保持器 球保持器(滚子保持器)
滚珠 4方向等负荷型 从上安装,从下装 无 有

与LaCS配用 可选用紧绷薄钢带/粘接薄钢带 防尘罩形式 密封垫片阻力值（Ｎ） 各种阻力值的密封垫片
无 无 无 1.80 SS

LM轨道安装孔专用防尘盖 可配用QZ润滑装置 润滑方式 润滑脂品牌 螺纹接口、配管接头型式
C4 有 脂润滑, 油润滑, 其它 AFA,AFB-LF,AFC,AFE,AFF,AFG,其它,仅防锈油 无

预压等级 精度等级 标准材质规格 标准润滑脂 标准加脂油嘴
普通（无符号）, 轻预压（C1） 普通级（无符号）, 高级（Ｈ）, 精密级（Ｐ）,超精密級(SP) 不锈钢 AFF 无

标准密封垫片 可否变更为对应高温的型号 滑块表面处理 轨道表面处理 带齿条
UU, SS 不可配用 AP-CF, AP-C, AP-HC, 其它 AP-CF, AP-C, AP-HC, 其它 无

轨道安装方式 导轨制动器 最低使用温度 摄氏（°C） 最低使用温度 华氏(°F) 最高使用温度 摄氏(°C)
螺栓固定 无 -15 5 80

最高使用温度 华氏(°F) 长期免维护 可拼接轨道
176 支持 有

详细数据
2D-CAD数据 shw14cam.dxf 尺寸图/尺寸表 sc_a01_142.pdf



编辑：THK总代理
来源：THK官网

关于THK滚珠丝杠的常见问题解答（十）

/分类： /作者：

关于THK滚珠丝杠的常见问题解答（十）

Q. THK滚珠丝杠是怎么做到钢球循环的？
A. 大体上讲，THK滚珠丝杠循环部件共有四种：循环弯管，回球器，端盖板循环和循环挡板。循环弯管型是最普遍运用的，钢球被引导入弯管中，通过弯管返回到之前运行的位置，进行循环。回球器型的螺母则是最为紧凑的。钢球通过回球器改变了运行路线，从THK丝杠轴沟道顶部以上的位置穿过，回到之前运行的位置。端盖板循环则适用于高速的丝杠中。在丝杠轴中的钢球被引导入端盖板中，通过螺母上的循环孔回复到之前的位置。另外还有一种盖板循环，钢球通过一段螺旋管道中的沟槽，进行循环。这种盖板循环的结构较弯管循环紧凑很多，因此用于微型THK滚珠丝杠中。

Q. THK滚珠丝杠在洁净室中使用采用哪种表面处理最好？
A.THK滚珠丝杠AP-C，AP-HC，和AP-CF表面处理的都可以使用。

Q. 端末未加工型轧制THK滚珠丝杠轴的形状是怎样的？
A. 所有滚轧THK丝杠的端末圆周面上都有钢球螺旋沟道，因为整个丝杠轴完全是轧制的。

Q. 直线运动副中，THK滚珠丝杠油脂的额定寿命为多少？
A. 通常情况下，THK滚珠丝杠油脂的寿命取决于温度和湿度等环境因素。虽然在普通环境下，都能保持几年时间，但也要考虑到油脂含量因为蒸发原因而减少。需要注意在使用环境下，根据需要添加不同规格的油脂。

编辑：THK总代理
来源：THK官网

THK导轨 SRS12MUU+795LM 微型直线导轨

/分类： /作者：

THK导轨 SRS12MUU+795LM 微型直线导轨

THK SRS型直线导轨

此款THK直线导轨的轨道断面高度较低、是实现了轻量、紧凑结构的THK导轨。

THK直线导轨 SRS-M型 平面图

THK直线导轨 SRS12MUU+795LM 产品详情

型号 12 滑块种类 M: 标准型
滑块个数 (个) 1 密封垫片种类 UU: 末端密封垫片
间隙   滑块轨道材质 M
轨道全长 795 对称尺寸 (mm) 10
精度标记   滑块表面处理
轨道表面处理   润滑相关特殊项 AFF: 无尘环境用润滑脂(锂基类)
油嘴   QZ润滑装置
轴数标记   防锈油



THK直线导轨 SRS12MUU+795LM 产品详细规格

导轨型号 负荷方式 滑块安装方向 防止滚珠(滚子)脱落用保持器 球保持器(滚子保持器)
滚珠 4方向等负荷型 从上安装 有 有
与LaCS配用 可选用紧绷薄钢带/粘接薄钢带 防尘罩形式 密封垫片阻力值（Ｎ） 各种阻力值的密封垫片
无 无 无 0.60 SS
LM轨道安装孔专用防尘盖 可配用QZ润滑装置 润滑方式 润滑脂品牌 螺纹接口、配管接头型式
C3 有 脂润滑, 油润滑, 其它 AFA,AFB-LF,AFC,AFE,AFF,AFG,其它,仅防锈油 无
预压等级 精度等级 标准材质规格 标准润滑脂 标准加脂油嘴
普通（无符号）, 轻预压（C1） 普通级（无符号）, 高级（Ｈ）, 精密级（Ｐ） 不锈钢 AFF 无
标准密封垫片 可否变更为对应高温的型号 滑块表面处理 轨道表面处理 带齿条
UU, SS 不可配用 AP-CF, AP-C, AP-HC, 其它 AP-CF, AP-C, AP-HC, 其它 无
轨道安装方式 导轨制动器 最低使用温度 摄氏（°C） 最低使用温度 华氏(°F) 最高使用温度 摄氏(°C)
螺栓固定 无 -15 5 80
最高使用温度 华氏(°F) 长期免维护 可拼接轨道
176 支持 有
详细数据
2D-CAD数据 srs12m.dxf 尺寸图/尺寸表 sc_a01_152.pdf





编辑：THK总代理
来源：THK官网

THK导轨在工作台中的主要作用

/分类： /作者：
THK导轨在工作台中的主要作用
精密工件台中的直线导向技术是由导轨来实现的，THK导轨的主要作用是支承和引导运动部件沿着一定的轨迹运动，这是工件台实现直线轨迹运动的基础。
两个做相对运动的部件构成一对导轨，其中不动部件称为固定导轨或静导轨，运动部件称为运动导轨。运动轨迹为直线的称为直线运动导轨；运动轨迹为圆周的称为圆周运动导轨或回转运动导轨。在精密工件台中常用的是直线运动导轨，
THK直线导轨的导向原理从定位原理可知，一个刚体要在空间完全定位，必须限制其六个自由度，即限制沿X y，方向的移动和绕x, y，方向的转动。对于THK直线导轨，为使运动件沿给定的方向移动，就必须限制其他五个自由度，即绕三个方向的转动和沿其他两个方向的移动。
编辑：THK总代理
来源：THK官网

THK滑块 SRS5WM 微型滑块

/分类： /作者：

THK滑块 SRS5WM 微型滑块

THK滑块 SRS5WM

与SRS5M型THK滑块相比，此类型加长了THK滑块全长(L)，增加了宽度(W)以及提高了额定负荷和容许力矩。与RSR5WM型THK滑块具有安装尺寸互换性。

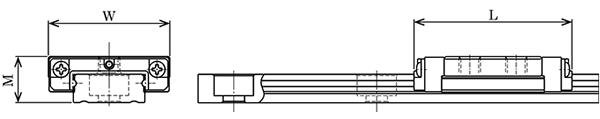

THK滑块 SRS5WM 尺寸图

THK滑块 SRS5WM 产品详细规格

导轨型号 滑块安装方向 防止滚珠(滚子)脱落用保持器 球保持器(滚子保持器) 与LaCS配用
滚珠 从上安装 无 有 无

可选用紧绷薄钢带/粘接薄钢带 防尘罩形式 密封垫片阻力值（Ｎ） 各种阻力值的密封垫片 LM轨道安装孔专用防尘盖
无 无 0.08 UU 无

可配用QZ润滑装置 润滑方式 润滑脂品牌 螺纹接口、配管接头型式 预压等级
无 脂润滑, 油润滑, 其它 AFA, AFB-LF, AFC, AFE, AFF, AFG, 其它, 仅防锈油 无 普通（无符号）, 轻预压（C1）

精度等级 标准材质规格 标准润滑脂 标准加脂油嘴 标准密封垫片
普通级（无符号）, 高级（H）, 精密级（P） 不锈钢 AFF 无 UU

可否变更为对应高温的型号 滑块表面处理 轨道表面处理 带齿条 轨道安装方式
不可配用 不可配用 AP-CF, AP-C, AP-HC, 其它 无 螺栓固定

导轨制动器 最低使用温度 摄氏（°C） 最低使用温度 华氏(°F) 最高使用温度 摄氏(°C) 最高使用温度 华氏(°F)
无 -20 5 80 176

长期免维护 可拼接轨道
支持 有

详细数据
2D-CAD数据 srs5wm.dxf 尺寸图/尺寸表 sc_a01_158.pdf





编辑：THK总代理
来源：THK官网

关于THK滚珠丝杠的常见问题解答（九）

/分类： /作者：

关于THK滚珠丝杠的常见问题解答（九）

Q. THK滚珠丝杠最高运行速度是多少？
A. THK滚珠丝杠最高运行速度取决于THK丝杠轴危险速度和DN值。丝杠轴危险转速则由丝杠轴径和安装间距决定。精密THK滚珠丝杠和大导程滚轧丝杠的DN值都是70000，而普通滚轧THK丝杠的DN值则为50000。类似SBN型，高速球保持器THK滚珠丝杠的DN值能达到130000。

Q. 什么是THK滚珠丝杠的导向精度？
A. THK滚珠丝杠的实际运行距离相对于螺纹有效长度和变动，称之为导向精度。导向精度是JIS标准（JIS B1191和JIS B1192）。

Q. 如何对THK丝杠进行予压?
A. THK滚珠丝杠能通过以下方式施加予压。
1. THK滚珠丝杠的错位定位予压方式

A) 双螺母方式 （BNFN， DKN，和BLW型）
A 两螺母中间添加垫片造成错位，以此施加予压。
B)单螺母予压方式 （ DIK和BIF型）
改变螺母研磨沟道时中央位置的沟道位置，产生错位施加予压。
2. THK滚珠丝杠的定压予压方式 （JPF型）

通过THK滚珠丝杠螺母中间的弹簧结构，改变沟道位置、产生错位进行予压。

Q. 什么是THK滚珠丝杠的予压？
A. 予压是预先在THK滚珠丝杠的内部施加一个压力，使得滚动体与沟道间为负间隙。是通过采用稍稍加大的钢球，使螺母和丝杠轴沟道内的间隙消除。 施加予压旨在消除丝杠空转，以及减少滚动体由于受到外部负荷情况下，轴向弹性形变所造成的误差（加强整体刚性）。

编辑：THK总代理
来源：THK官网

THK滑块 SSR20XTB 径向型滑块

/分类： /作者：

THK滑块 SSR20XTB 径向型滑块

THK径向型滑块SSR-XTB

THK滑块SSR20XTB型断面高度较低的紧凑型，采用相对径向方向呈90°的球接触结构，最适合于水平引导部。

因为可从底面安装THK滑块，所以此款THK滑块最适合于无法在工作台上钻安装螺栓用通孔的情况。

THK径向型滑块SSR-XTB尺寸图

THK滑块 SSR20XTB 产品详细规格

导轨型号 负荷方式 滑块安装方向 防止滚珠(滚子)脱落用保持器 球保持器(滚子保持器)
滚珠 径向型 从上安装,从下装 无 有

与LaCS配用 可选用紧绷薄钢带/粘接薄钢带 防尘罩形式 密封垫片阻力值（Ｎ） 各种阻力值的密封垫片
有 薄钢带 软式伸缩护罩 2.60 UU

LM轨道安装孔专用防尘盖 可配用QZ润滑装置 润滑方式 润滑脂品牌 螺纹接口、配管接头型式
C5 有 脂润滑, 油润滑, 其它 AFA,AFB-LF,AFC,AFE,AFF,AFG,其它,仅防锈油 A-M6F, B-M6F, C-M6F, LF-A, LF-B, SF-A, SF-B

预压等级 精度等级 标准材质规格 标准润滑脂 标准加脂油嘴
普通（无符号）, 轻预压（C1） 普通级（无符号）, 高级（Ｈ）, 精密级（Ｐ）, 超精密级（ＳＰ）, 超超精密级（ＵＰ） 钢铁系列 AFB-LF B-M6F

标准密封垫片 可否变更为对应高温的型号 滑块表面处理 轨道表面处理 带齿条
UU, SS 不可配用 AP-CF, AP-C, AP-HC, 其它 AP-CF, AP-C, AP-HC, 其它 无

轨道安装方式 导轨制动器 最低使用温度 摄氏（°C） 最低使用温度 华氏(°F) 最高使用温度 摄氏(°C)
螺栓固定 无 -15 5 80

最高使用温度 华氏(°F) 长期免维护 可拼接轨道
176 支持 有

详细数据
2D-CAD数据 ssr20xtb.dxf 尺寸图/尺寸表 sc_a01_112.pdf





编辑：THK总代理
来源：THK官网

THK滑块常见问题及解决办法

/分类： /作者：

THK滑块常见问题及解决办法

THK滑块使用一段时间后会有钢珠掉出剥落的情形是为什么？

铁屑从珠沟剥落导致钢珠受损THK滑块的寿命终了，使铁件表面有疲劳与附载过重的情形，可能原因为THK滑块过度负载、安装不正确或单边受力。

在THK滑块行走一段时间后，发现端盖与端防尘有变形或断裂情况？

安装方式的错误会让THK滑块与轨道间只有单边受力，也可能是受到外力影响而导致端盖与端防尘的变形或断裂。THK滑块内部不良的，可以变换防尘系统，改善润滑油，增加润滑油量，减少润滑时间间距。安装时要注意安装角度的问题，产品配置的优化，需要专业的师傅来安装，避免损坏THK滑块。

编辑：THK总代理
来源：THK官网

THK滑块 SHS15LCM 世界标准型滑块

/分类： /作者：

THK滑块 SHS15LCM 世界标准型滑块

THK SHS-LC型滑块

THK SHS15LC 标准型滑块各球列按45°接触角配置，因此此型号的THK滑块可在任何姿势下使用。

此款THK滑块具有与SHS-C型同一横断面形状、延长了THK滑块全长(L)、增加了额定负荷的类型。

THK滑块 SHS-LC型尺寸图

THK滑块 SHS15LCM 产品详细规格
导轨型号 负荷方式 滑块安装方向 防止滚珠(滚子)脱落用保持器 球保持器(滚子保持器)
滚珠 4方向等负荷型 从上安装,从下装 无 有

与LaCS配用 可选用紧绷薄钢带/粘接薄钢带 防尘罩形式 密封垫片阻力值（Ｎ） 各种阻力值的密封垫片
有 薄钢带 软式伸缩护罩 4.50 SS

LM轨道安装孔专用防尘盖 可配用QZ润滑装置 润滑方式 润滑脂品牌 螺纹接口、配管接头型式
C4 有 脂润滑, 油润滑, 其它 AFA,AFB-LF,AFC,AFE,AFF,AFG,其它,仅防锈油 PB1021B

预压等级 精度等级 标准材质规格 标准润滑脂 标准加脂油嘴
普通（无符号）, 轻预压（C1） 普通级（无符号）, 高级（Ｈ）, 精密级（Ｐ）, 超精密级（ＳＰ）, 超超精密级（ＵＰ） 不锈 AFB-LF PB1021B

标准密封垫片 可否变更为对应高温的型号 滑块表面处理 轨道表面处理 带齿条
UU,SS 不可配用 AP-CF, AP-C, AP-HC, 其它 AP-CF, AP-C, AP-HC, 其它 无

轨道安装方式 导轨制动器 最低使用温度 摄氏（°C） 最低使用温度 华氏(°F) 最高使用温度 摄氏(°C)
螺栓固定 无 -15 5 80

最高使用温度 华氏(°F) 长期免维护 可拼接轨道
176 支持 有

详细数据
2D-CAD数据 — 尺寸图/尺寸表 sc_a01_096.pdf



编辑：THK总代理
来源：THK官网

THK滑块提升精度的小技巧

/分类： /作者：

THK滑块提升精度的小技巧

THK滑块具备高刚性外并具备自动调整之功能，可让各方向之受力平均，同时采用特殊接触点设计达到大幅提升THK滑块的使用寿命与精度。

THK滑块装配容易不需特殊装配治具即可组装，使用者可以轻易上手，高度防尘并可互换使用，以达高效节能环保之目的。

THK滑块刚性不足是产生间隙的原因之一，往往加大滚动体的直径，使THK滑块产生内部负荷，直线导轨可借此消除局部间隙，提升整体刚性。

增加THK滑块的预压可减少振摆和惯性冲击。但预压增加也造成滚动体的内部负荷预压越大内部负荷也越大、所以选用计算需要将预压力加入计算、而预压增加减少也影响整体安装难易度，同时利于预算使用寿命。

编辑：THK总代理
来源：THK官网
