THK润滑脂 AFB-LF（400G） 万能油脂
THK润滑脂AFB-LF是以精制矿油为基油的锂类增稠剂的万能润滑脂。具有优异的极压性能及机械稳定性。
THK润滑脂AFB-LF的特性
（1） 耐极压性
利用特殊添加剂的功效，使其相比较市售万能锂基润滑脂而言具有更为优异的耐磨性、耐极压性。
（2） 机械稳定性
THK润滑脂AFB-LF长时间使用后也不易软化，具有优异的机械稳定性。
（3） 使用寿命长
与普通锂皂基润滑脂相比，THK润滑脂AFB-LF的润滑寿命高达数倍。因此，可以延长加脂间隔，减少经济支出，减轻维护的负担。
THK润滑脂 AFB-LF（400G） 产品详情
| 种类 | AFB-LF (万能油脂) | 护罩容量 | 400G |
|---|
HSR型THK直线导轨产品型号与特点
HSR型THK直线导轨主要特点如下：
THK直线导轨HSR-A系列：带法兰、因滑块的安装部已经被加工了螺纹孔，所以适合于安装容易的组合式安装。是4根螺栓型。
THK直线导轨HSR-B系列：带法兰、因是从滑块的底面往上装配，所以适合用于工作台不能开安装螺栓用贯穿孔的情况，是4根螺栓型。
THK直线导轨HSR-R系列：无法兰、缩短了滑块安装部的宽度，加工了适合于组合式安装的螺纹孔，可与NSR-TBA相互换。是4根螺栓型。
THK直线导轨HSR-LA系列：带法兰、与HSR-A型具有相同的断面尺寸，增大了滑块的长度和增加了有效球的数量，属于超重负荷型。是4根螺栓型。
THK直线导轨HSR-LB系列：带法兰、与HSR-B型具有相同的断面尺寸，增大了滑块的长度和增加了有效球的数量，属于超重负荷型。是4根螺栓型。
THK直线导轨HSR-LR系列：无法兰、与HSR-R型具有相同的断面尺寸，增大了滑块的长度和增加了有效球的数量，属于超重负荷型。是4根螺栓型。
THK滑块 NR-X型 超重载荷径向型滑块
THK滑块 NR-X型实现了与传统产品相比更近似于球径的深槽滚动面加工，提高了机床所必需的高刚性、耐振动、冲击性、阻尼（衰减性），最适合于径向负荷的超重负荷型导轨。
此型号THK滑块为将THK滑块的宽度(W)减小、并进行了螺纹加工的类型。可用于工作台宽度空间较小的场所。

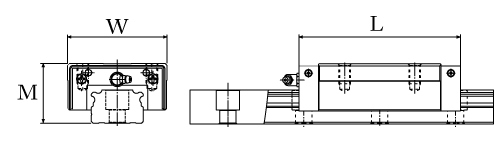

| 公称型号 | 外形尺寸 | 基本额定负荷 | 详细规格 | CAD | 尺寸图 | ||||
| 径向 | 2D (DXF) |
3D | |||||||
| 高度 M |
宽度 W |
长度 L |
动额定 C |
静额定 C0 |
|||||
| mm | mm | mm | kN | kN | |||||
| NR 25RX | 31 | 50 | 82.8 | 37.1 | 68.1 | — | — |  |
 |
| NR 30RX | 38 | 60 | 98 | 54.7 | 98.1 | — | — | ||
| NR 35RX | 44 | 70 | 109.5 | 72.4 | 124.6 | — | — | ||
| NR 45RX | 52 | 86 | 138.2 | 110.2 | 197.6 | — | — | ||
| NR 55RX | 63 | 100 | 163.3 | 141.9 | 250.2 | — | — | ||
| NR 65RX | 75 | 126 | 186 | 208.7 | 351.7 | — | — | ||
THK滚珠丝杠BSM型的润滑
THK滚珠丝杠的标准润滑脂
THK滚珠丝杠BSM型标准封入MULTEMP HRL润滑脂。
※标准润滑脂以外亦可适用。详情请咨询THK。
THK滚珠丝杠集中加脂时的注意事项
THK滚珠丝杠的润滑装置QZ
THK滚珠丝杠的润滑装置QZ可向THK滚珠丝杠的滚动面供给适量的润滑油。因此，THK滚珠丝杠的钢球与滚动面之间会始终形成油膜，可提高润滑性，并大幅地延长维护的间隔时间。
THK滚珠丝杠润滑装置QZ主要由3个部件构成：
（1）高含油纤维网（储存润滑油功能）
（2）高密度纤维网（在滚动面上涂抹润滑油功能）
（3）油控制板（调整油的流量功能），润滑装置QZ中的润滑油是利用毛细作用的基本原理来输送的,该毛细作用也在毡笔和其它许多产品中使用。
THK滚珠丝杠润滑装置QZ的优势
THK滚珠丝杠的清洁环W
在THK滚珠丝杠的清洁环W中，具有高耐磨损性的特殊树脂与丝杠轴外径以及螺纹沟槽部弹性接触，通过8处缝隙来排除异物，防止异物进入THK滚珠丝杠螺母内部。
THK滚珠丝杠清洁环W的优势
THK导轨 SSR25XV1SS+2680LY 球保持器型直线导轨
此类型THK直线导轨与SSR-XW型THK导轨具有相同的横断面形状，为缩短了THK直线导轨滑块全长（L）的节省空间型。
THK直线导轨 SSR-XV型采用球保持器，可消除THK导轨上滚珠的相互摩擦，实现低噪音、好音质、长期免维护和优异的高速性。
THK直线导轨 SSR25XV型断面高度较低的紧凑型，采用相对径向方向呈90°的球接触结构，此款THK导轨最适合于水平引导部。
THK直线导轨 SSR25XV1SS+2680LY 产品详情
| 型号 | 25 | 滑块种类 | XV: 无法兰 短滑块 |
|---|---|---|---|
| 滑块个数 (个) | 1 | 密封垫片种类 | SS: 末端密封垫片+侧面密封垫片(+内部密封垫片) |
| 间隙 | 滑块轨道材质 | ||
| 轨道全长 | 2680 | 对称尺寸 (mm) | 20 |
| 精度标记 | 滑块表面处理 | ||
| 轨道表面处理 | 润滑相关特殊项 | AFB-LF: 万能润滑脂(锂基类) | |
| 油嘴 | B-M6F : B型油嘴 | QZ润滑装置 | |
| 轴数标记 | 防锈油 |
THK直线导轨 SSR25XV1SS+2680LY 产品详细规格
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
详细数据
|
THK滑块 SR25W 径向型滑块
THK滑块 SR25W 断面高度较低的紧凑型，采用径向方向负荷较强的球接触结构，最适合于水平引导部的导轨。
THK滑块 SR25W 将LM滑块的宽度(W)减小、并进行了螺纹加工的类型。
THK滑块 SR25W 产品详细规格
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
详细数据
|
机床用高速THK滚珠丝杠BSM型的优势
THK滚珠丝杠BSM型采用新的钢球循环方式，实现更高速度（DN值为170,000）助力装置的高速化。
THK滚珠丝杠BSM型优势1：高速性能
THK滚珠丝杠BSM型采用新开发的循环构造，大幅提高DN值。
THK滚珠丝杠BSM型从已有产品的DN值13万大幅提高至17万。采用满足高速性能的大导程。最大进给速度为121m/min（BSM4030-6时）。
THK滚珠丝杠BSM型优势2：满足机床要求性能的设计
使负荷容量提升的沟槽设计。THK滚珠丝杠BSM型通过独有的沟槽设计和两条沟槽结构，提升了THK滚珠丝杠的承载能力 / 负荷能力。
THK滚珠丝杠BSM型的优势3：小型化、高刚性
THK滚珠丝杠BSM型与现有产品相比，螺母不仅呈现小型化，且具有高刚性。THK滚珠丝杠BSM-B型的螺母外径更加细长，有助于节省空间。
此外，通过延长THK滚珠丝杠的总长度来增加负荷回路，从而使THK滚珠丝杠刚性更高。
THK滚珠丝杆 BNK0801-3G0+115LC5Y 轴端完成品
为了满足节省空间的要求，此型号的THK滚珠丝杠有标准化了的丝杠轴和螺母。将丝杠轴末端按支承单元进行了标准化。安装形状除THK滚珠丝杠BNK0401、0501和0601是固定-自由之外，其它都是固定-支撑，并与马达直接相联的结构。丝杠轴和螺母的形状都为小型设计。如果与支承单元、螺母座配套使用，就能直接装配。从而，能简单地获得高精度的进给装置。
THK滚珠丝杆 BNK0801-3G0+115LC5Y 产品详情
| 轴径 | 8 | 导程 (mm) | 1 |
|---|---|---|---|
| 丝杠条数 | 螺纹旋向 | ||
| 螺母种类(1) | BNK | 螺母类别(1) | |
| 公称圈数(1) | 3 | 螺母个数(1) | |
| 密封垫片种类(1) | 间隙(1) | G0:0mm以下（精密） | |
| 螺母材质 | 螺母种类(2) | ||
| 螺母类别(2) | 公称圈数(2) | ||
| 螺母个数(2) | 密封垫片种类(2) | ||
| 间隙(2) | 材质分类(2) | ||
| 其他螺母个数 | 全长 (mm) | 115 | |
| 标准标记 | Y: 轴端完成品 | 末端形状(长) | Y: 轴端完成品 |
| 末端形状(短) | Y: 轴端完成品 | 推荐形状方向 | |
| 螺纹部全长 (mm) | 精度标记 | C5 | |
| 轴材质 | 特殊形状分类螺母 | ||
| 轴加工分类 | 最小末端加工直径 | ||
| 表面处理螺母 | 表面处理轴 | ||
| 仅滚珠为SUS | 金属制端盖 | ||
| 带标准油嘴 | 润滑相关特殊项 | ||
| 其他特殊项 | 非标准附件 | ||
| QZ润滑装置(1) |
THK滚珠丝杆 BNK0801-3G0+115LC5Y 产品详细规格
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
详细数据
|
